La metodologia di rilievo del binario su base assoluta, si basa fondamentalmente sul principio di posizionamento e determinazione delle coordinate geometriche (x,y,z) di punti fissi di riferimento posti lungo il tracciato ferroviario e, generalmente, direttamente installati sui pali di trazione elettrica lungo linea. Questi punti, rilevati mediante l'uso di specifiche e adeguate strumentazioni topografiche, consentono la determinazione della corretta posizione plano-altimetrica del binario con un elevato grado di precisione. Il tracciato ferroviario così definito, permette sia una veloce posa del binario, sia l'attuazione di interventi di manutenzione e riposizionamento, in piena corrispondenza alle coordinate di progetto.
- Calcolo dell’asse centrale dei binari
- Verifica dell’allineamento tracciato – linee elettrica ferroviaria
- Individuazione automatica punti di collisione/interferenza
- Profili trasversali del tracciato ferroviario
|
|
La restituzione dei Files di lavoro generati, utilizzabili da Macchine Rincalzatrici di tipo “intelligente” (ovvero dotate di computer di bordo in grado di ricevere i files di lavoro), consente inoltre una indubbia riduzione dei tempi operativi di posa delle rotaie e quindi dei relativi costi di produzione.
Siamo dotati delle più avanzate tecnologie di tracciamento e rilievo topografico, specializzati nell'esecuzione di tale procedura operativa al fine di fornire un valido supporto esecutivo agli operatori del settore dell'Armamento ferroviario.
Grazie alla notevole esperienza diretta sul campo, tutte le fasi di posizionamento e rilievo dei Punti Fissi e del binario, eseguite nel completo rispetto ed applicazione delle Linee Guida definite con la nota RFI-DINIC/MA/GA/GN/00/001/A del 30/07/2002, possono essere espletate con efficienza e velocità.
In particolare sono normalmente eseguite, per la determinazione delle coordinate dei Punti Fissi:
- Rete di Inquadramento del tracciato ferroviario
- Poligonale a Lati lunghi
- Poligonale a Lati corti
- Livellazione di precisione

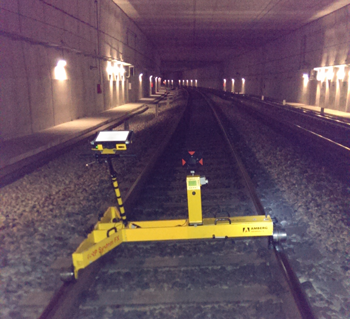

Conseguentemente alla determinazione delle coordinate dei Punti fissi, sarà possibile procedere al rilievo del binario con carrello Leica GRP3000 System Fx, determinandosi gli scarti relativi alle posizioni di progetto.
Tutti i tracciamenti, i rilievi, lo studio ed il progetto dei tracciati ferroviari, vengono completamente svolti con l'utilizzo di softwares specialistici con generazione automatica delle tabelle di norma richieste da RFI spa.
|
|
TRACCIATO FERROVIARIO E SERVITU’
TUNNEL E GALLERIE
- Analisi completa dei profili di spazio libero
INFRASTRUTTURE DI PERTINENZA ALLA SEDE FERROVIARIA
LINEE METROPOLITANE
MONITORAGGIO DEL TRACCIATO E SUE PERTINENZE
- Variazioni dell’assetto geometrico del binario
- Analisi dei profili delle sezioni
- Verifica ingombri sagome
- Documentazione fotografica dello stato di fatto delle infrastrutture
|
